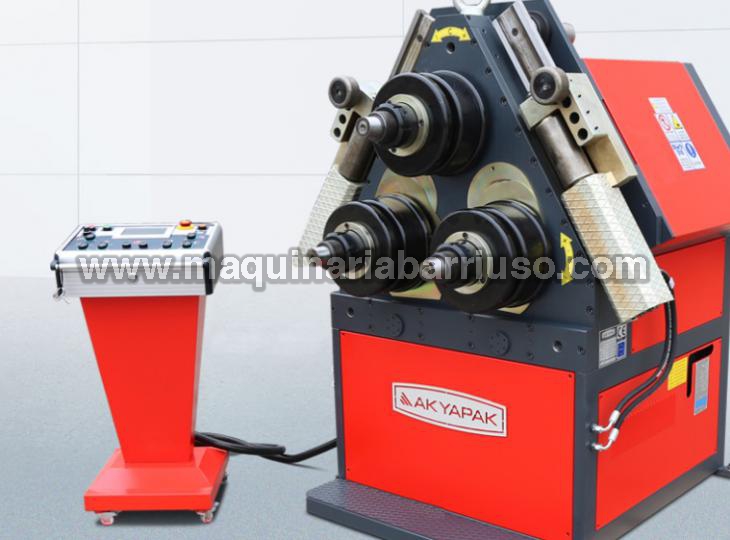

Curvadora AKYAPAK Mod. APK 81
Curvadora AKYAPAK Mod. APK 81
|
Especificaciones Técnicas APK 81 |
Tamaño y mm |
Diámetro min Ø |
Rodillos |
|
|
|
1 |
|
35x35x3 70x70x8 80x80x8 |
500 1200 1600 |
AD |
|
|
2 |
|
40x40x4 70x70x9 80x80x8 |
600 1000 2000 |
AD |
|
|
3 |
|
70x30x4 70x70x8 80x80x8 |
400 1000 1400 |
A |
|
|
4 |
|
30x30x4 70x70x8 80x80x8 |
400 1000 1400 |
A |
|
|
5 |
|
40x10 80x25 100x20 |
300 700 2100 |
A |
|
|
6 |
|
50x10 80x20 120x30 |
260 400 600 |
A |
|
|
7 |
|
30 40 45 |
300 500 1000 |
A
|
|
|
8 |
|
35 50 60 |
300 500 1000 |
B |
|
|
9 |
|
40x2 100x2 100x3 |
400 2400 3000 |
B |
|
|
10 |
|
48.3x3.2 88.9x3.2 88.9x4 |
400 1000 1600 |
B |
|
|
11 |
|
50x25x2 80x40x5 100x40x3.2 |
600 2000 3000 |
AC |
|
|
12 |
|
40x40x2.7 70x70x3.2 70x70x4 |
500 1600 3000 |
AC |
|
|
13 |
|
UPN60 UPN120 UPN140 |
400 800 1200 |
AC |
|
|
14 |
|
UPN60 UPN120 UPN140 |
400 800 1200 |
AC |
|
|
15 |
|
IPN120 |
500 |
AC |
|
|
Potencia kW |
5 |
|
|||
|
Ø Rodillos mm |
245 |
||||
Especificaciones Técnicas de la Maquina Curvadora de Perfiles Hidráulica APK 81
|
Ø Rodillos |
245 m |
|
Ø Eje |
80mm |
|
Potencia del Motor |
5 kW |
|
Velocidad de Curvado |
4.2m/min. |
|
Longitud |
1.375mm |
|
Altura |
1.540mm |
|
Anchura |
1.040 mm |
|
Peso |
1.600 Kg |
- Datos referidos a acero con limite elástico de 240N/mm²
- Todas las especificaciones están sujetas a cambio sin previo aviso.
Los ejes están hechos de NiCrMo, la superficie de los rodillos son endurecidos mediante la técnica de inducción.
La máquina está equipada con rodillos universales. Por cada eje, fornecemos 3 rodillos estándar.
La superficie de los rodillos no se daña durante varios años mismo cuando se utilizan en trabajos pesados. Para los trabajos más especiales y sensibles, le recomendamos rodillos especiales. Ejemplo: para tubos, ángulos.
Equipamiento Estándar
- El Cuerpo de la maquina está construido en acero St-52
- Ejes en acero especial, endurecido y rectificados.
- Los rodillos guía son de ajuste manual en una dirección.
- Un conjunto de rodillos estándar.
- Lubricación manual.
- Los rodillos inferiores se pueden desplazar hidráulicamente hacia arriba y abajo.
- Indicador digital para los rodillos inferiores.
- Panel de control móvil y separado.
- Trabajo horizontal y vertical.
